Kondensator (laboratorieapparat): Afkøling af damp ved destillation og refluks
Kondensator til laboratoriet: effektiv afkøling af damp ved destillation og refluks. Glasrør med vandkøling sikrer sikker, præcis kondensation og opsamling.
En kondensator er en anordning, der anvendes i laboratoriet til at afkøle varme gasser til væsker. Det er normalt et langt, cirkulært glasrør med en ydre kappe (jakke) og et indre rør. Den varme gas eller damp føres gennem det mindre, indvendige rør, mens der i det udvendige ligger koldt vand og cirkulerer. Vandet tilføres typisk fra en haner eller en køleunit og ledes ind i bunden af jakken med afløb i toppen; på den måde er jakken altid fyldt, og afkølingen bliver effektiv.
En kondensator anvendes f.eks. ved destillation, hvor den varme damp skal køles ned til væske, som skal opsamles. Den bruges også i refluks, hvor den sikrer, at det anvendte opløsningsmiddel ikke koger væk men kondenserer og løber tilbage til reaktionskolben.
Typer af kondensatorer
- Liebig-kondensator: Et lige indre rør i en cylindrisk jakke. Enkel og meget almindelig til simple destillationer.
- Allihn-kondensator (kuglekondensator): Har bulbøse udvidelser langs det indre rør, hvilket øger overfladearealet og forbedrer kondensationen ved refluks.
- Graham-kondensator: Indeholder en glasspiral, som giver stor overflade for kondensation; er nyttig ved højere ydelse.
- Dimroth-kondensator: Har en indvendig spiralformet kanal i jakken, som giver meget effektiv varmeveksling og ofte bruges med recirkulerende kølevæsker.
- Luftkølede kondensatorer: Bruges når vand ikke er tilgængeligt eller ved små arbejdsstationer; de er mindre effektive end vandkølede.
Opsætning og brug
- Monter kondensatoren med passende klemmer og stativer, så glasdelene er godt understøttet og ikke belastes af vægten fra slanger eller andet udstyr.
- Tilslut vandslanger til indløb (bund) og udløb (top). Indfør vand i bunden og lad det løbe ud i toppen for at opnå modstrømskøling (se næste afsnit).
- Brug helst spiralslanger eller klemte slanger af passende størrelse for at undgå lækage. Kontroller tæthed ved lave flow først.
- Ved større systemer anvendes ofte en recirkulerende køleenhed (chiller) i stedet for hanebaseret vand, både for bedre temperaturkontrol og for at spare vand.
- Undgå at lukke systemet helt til under opvarmning — det kan skabe overtryk. Brug et åbent modtagekar eller passende aftræk, og ved vakuumarbejde anvendes kolde fælder.
Hvorfor vand fra bund til top?
Vandet ledes ind i bunden og ud i toppen for at skabe modstrømskøling. Dampen strømmer typisk ovenfra ned eller gennem det indre rør i retning, hvor den er varmst først; koldt vand, der møder varmeste del af kondensatoren, giver størst temperaturforskel og dermed mest effektiv varmeoverførsel. Denne opstilling sikrer også, at jakken altid er fyldt med kølevæske og undgår luftlommer, som nedsætter effektiviteten.
Anvendelser
- Fraktioneret og simpel destillation — opsamling af oprensede væsker.
- Refluks i organiske synteser for at holde reaktionsblandingen ved kogepunktet uden tab af opløsningsmiddel.
- Recirkulation og genvindingsprocesser, fx koncentrering af opløsningsmidler.
- Kondensation i vakuumsystemer kombineret med kolde fælder for at beskytte vakuumpumper og opsamle flygtige forbindelser.
Sikkerhed og vedligehold
- Kontroller altid glas for revner eller skader inden brug. Brug ikke beskadiget glasudstyr.
- Klem eller spænd ikke for hårdt på glasjoints — overtryk fra klemmer kan føre til lokal spænding og brud.
- Kombiner ikke hurtige temperaturskift (fx koldt vand på varm kolbe) uden gradvis opvarmning/afkøling, da termisk chok kan knække glasset.
- Sikre slanger ordentligt for at undgå at de ryger af ved tryk eller temperaturændringer. Brug klemmer på slangeforbindelser.
- Rens kondensatorer efter brug (fx med passende opløsningsmidler og evt. mild børstning) for at undgå tilstopning og belægninger.
- Ved arbejde under vakuum skal glasudstyret være designet til vakuum og korrekt understøttet; brug sikkerhedsafskærmning ved risiko for implosion.
Fejlfinding
- Hvis damp slipper forbi uden at kondensere: kontroller vandflow og temperatur; øg kølevandsflow eller brug koldere kølevæske.
- Dårlig kondensation ved høje dampudbytter: overvej en kondensator med større overflade (Allihn, Graham eller Dimroth) eller en recirkulerende chiller.
- Lækage mellem glassamlinger: tjek slanger, brug korrekt størrelse og stram ikke for hårdt; anvend eventuelt passende smøremiddel på slebne samlinger hvis nødvendigt.
- Støj eller vibration fra kogende væske: reducer opvarmningen eller brug kogestykke (boiling stick) for at undgå bumping.
Kort sagt: En kondensator er et simpelt men vigtigt stykke laboratorieudstyr, som ved korrekt valg, opsætning og vedligehold sikrer effektiv omdannelse af damp til væske ved processer som destillation og refluks.

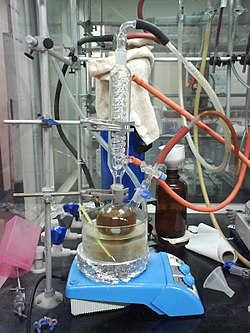

En kondensator, der anvendes til at foretage en tilbagestrømning
Spørgsmål og svar
Q: Hvad er et kondensatorapparat?
A: Et kondensatorapparat er et laboratorieapparat, der bruges til at afkøle varme gasser til væsker.
Q: Hvordan fungerer en kondensator?
A: En kondensator fungerer ved, at varm gas går gennem det mindre rør inde i et langt, cirkulært glasrør, mens koldt vand går rundt om det ydre rør, som køler den varme gas ned, så den bliver til en væske.
Q: Hvorfor kommer man vand i en kondensator?
A: Man putter vand i en kondensator for at sikre, at afkølingen sker hurtigt, og at røret altid er fyldt med vand.
Q: Hvad er formålet med en kondensator i destillation?
A: Formålet med en kondensator i destillation er at køle den varme damp tilbage til en væske, der skal opsamles.
Q: Hvad er formålet med en kondensator i reflux?
A: Formålet med en kondensator i reflux er at forhindre opløsningsmidlet i at koge og forsvinde.
Q: Hvilken slags rør har en kondensator normalt?
A: En kondensator har normalt et langt, cirkulært glasrør med et andet, mindre rør indeni.
Q: Hvor kommer vandet ind i en kondensator?
A: Vandet kommer ind fra vandhanen og bevæger sig gennem kondensatorens ydre rør, hvor det kommer ind i bunden og ud i toppen.
