Undulator — definition og anvendelse i synkrotronstråling
Undulator — definition og anvendelse i synkrotronstråling: Lær hvordan periodiske magnetfelter (K‑parameter) producerer intens, smalbåndet stråling til avancerede videnskabelige eksperimenter.
En undulator er en indføringsanordning fra højenergifysik og er normalt en del af et større anlæg, en synkrotronlagringsring. Den består af en periodisk struktur af dipolmagneter. Et statisk magnetfelt er vekslende langs undulatorens længde med en bølgelængde λ u {\displaystyle \lambda _{u}}
. Elektroner, der gennemløber den periodiske magnetstruktur, tvinges til at undergå svingninger og derved afgive energi som elektromagnetisk stråling. Den stråling, der produceres i en undulator, er meget intens og koncentreret i smalle energibånd i spektret. Lysstrålen er også kollimeret på elektronernes baneplan. Denne stråling ledes gennem strålebaner til forsøg inden for mange videnskabelige områder, herunder materialeforskning, biokemi, mikroskopi og spektroskopi.
Den dimensionløse parameter K og dens betydning
Den vigtige dimensionsløse parameter
K = e B λ u 2 π β β m e c {\displaystyle K={\frac {eB\lambda _{u}}{2\pi \beta m_{e}c}}}}
hvor e er partiklens ladning, B er det magnetiske felt, β = v / c {\displaystyle \beta =v/c}
, m e {\displaystyle m_{e}}}
er elektronens hvilemasse og c er lysets hastighed. K karakteriserer elektronens bevægelsesmåde i feltet.
For K ≪ 1 {\displaystyle K\ll 1}
er bevægelsens svingningsamplitude lille, og strålingen viser tydelige interferensmønstre, som fører til smalle energibånd (veldefinerede harmoniske linjer). Hvis K ≫ 1 {\displaystyle K\gg 1}
er svingningsamplituden større, og de enkelte perioders bidrag summerer incoherent, hvilket fører til et bredere energispektrum. Når K er meget større end 1, kaldes anordningen ikke længere en undulator, men en wiggler, som mere ligner en samling af bøjninger og producerer et kontinuert spektrum tilsvarende bøjemagneter.
Spektret og harmonikker
Den mest markante egenskab ved undulatorstråling er koncentrationen af intensiteten i diskrete harmoniske linjer. Den fundamentale bølgelængde (for emission tæt på den fremadrettede retning) kan tilnærmes ved formlen
λ ≈ λ_u / (2 γ^2) · (1 + K^2 / 2 + γ^2 θ^2),
hvor γ er Lorentz-faktoren for elektronet, og θ er observationsvinklen relativt til hovedaksen. For en planær undulator er kun de ulige harmoniske kraftigt til stede på aksen, mens off-axis og for andre geometrier kan også lige harmoniske være til stede. Smalle linjebredder og høje intensiteter gør undulatorer særligt velegnede til eksperimenter, der kræver høj spektral opløsning og høj lysstyrke.
Brightness, koherens og N-afhængighed
Undulatorer kan give hundreder af gange mere magnetisk flux end en simpel bøjemagnet og er derfor meget efterspurgte på synkrotronstrålingsanlæg. For en undulator med N perioder kan lysstyrken teoretisk være op til N 2 {\displaystyle N^{2}}
mere end en bøjemagnet. Intensiteten i hver harmonisk øges omtrent proportionalt med N pga. konstruktiv interferens af de felter, der udsendes over de N perioder. Yderligere sker der en reduktion af emissionsvinklen med faktor cirka 1/N, hvilket øger den effektive lysstyrke i hovedkeglen.
Hvis elektronerne følger Poisson-fordelingen, fører delvis interferens til en lineær stigning i intensitet med partikelantal. I en frielektronlaser (FEL) kan der derimod opstå kollektiv, koherent forstærkning, hvor intensiteten vokser eksponentielt med antallet af interagerende elektroner under de rette betingelser (mikrobunching og feedback).
Polarisation og typer af undulatorer
Polariseringen af den udsendte stråling kan styres ved magnetkonfigurationen:
- Planære undulatorer: Svingninger primært i ét plan — giver lineært polariseret lys.
- Helikale undulatorer: Feltet er ordnet sådan, at elektronbanen er spiralformet — giver cirkulært polariseret lys. Håndretningen (venstre/højre) bestemmes af spiralens retning.
- Variable-polarisations-enheder (f.eks. APPLE-typer): Kombinationer af permanente magneter eller elektromagneter, hvor man kan ændre magnetiske forskydninger og dermed variere polarisationsgraden fra lineær via elliptisk til cirkulær.
Praktiske aspekter og anvendelser
Typiske undulatorer har periodelængder fra nogle få millimeter op til flere centimeter; for at nå røntgenbølgelængder anvendes korte perioder og høje elektronenergier (ofte GeV-skala). Praktisk kræves nøje magnetkalibrering (minimering af fasefejl), meget god mekanisk stabilitet og vakuumkamre til passage af elektronstrålen. Justerbar gevinst (gap) mellem magnetrækkerne giver mulighed for at tunere den udsendte bølgelængde.
Undulatorer anvendes i mange forskningsfelter: röntgenabsorptionsspektroskopi, røntgenkristallografi, mikrotomografi, fotoemissionsspektroskopi, tidsopløste eksperimenter (pump–probe) og mere. På moderne lysfaciliteter udgør undulator-baserede strålekilder ofte de primære leverandører af høj-lysstyrke, snævre spektrale linjer og kontrolleret polarisering.
Fejl, begrænsninger og udvikling
Produktion af ideel undulatorstråling påvirkes af:
- Elektronstrålens emittance og energispredning — disse begrænser den opnåelige spektrale skarphed og koherens.
- Magnetiske fasefejl og mekaniske tolerancer — fører til tab af interferens og spredning af intensitet ud af hovedlinjen.
- Strålingens sidelober og off-axis emission — kræver aperturer og strålelinjekonditionering for eksperimenter.
For at øge nytteværdien arbejder udviklingen på hurtigere injektion/udsmidning af elektroner, lavere emittance (f.eks. 4. generation light sources), kortere perioder og avancerede variable-polarisation design. Kombineret med frielektronlasere og forstærkningsmekanismer åbner dette for højere koherens og intensitet i korte pulser.
Fysikere måler en undulators effektivitet og egenskaber i form af spektralstråling, lysstyrke (brightness), polarisation og koherens. Samlet set er undulatoren et centralt værktøj i moderne synkrotronstråling, fordi den leverer intensivt, retningsbestemt og spektralt veldefineret lys, som muliggør undersøgelser på atomart og molekylært niveau.

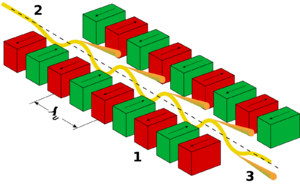

Funktion af undulatoren. 1: magneter, 2: elektronstråle, 3: synkrotronstråling
En multipole wiggler, som anvendes i lagringsringen på den australske synkrotron til at generere synkrotronstråling
Historie
Den første undulator blev bygget af Hans Motz og hans medarbejdere på Stanford i 1953. En af deres undulatorer producerede den første sammenhængende infrarøde stråling nogensinde. Deres samlede frekvensområde var fra synligt lys og ned til millimeterbølger. Den russiske fysiker V.L. Ginzburg viste i en artikel fra 1947, at undulatorer i princippet kunne fremstilles.
Spørgsmål og svar
Spørgsmål: Hvad er en undulator?
A: En undulator er en anordning fra højenergifysikken, som består af en periodisk struktur af dipolmagneter. Den tvinger elektroner til at undergå svingninger, hvilket producerer intens og koncentreret elektromagnetisk stråling i smalle energibånd.
Spørgsmål: Hvilken parameter karakteriserer arten af elektronernes bevægelse?
Svar: Den vigtige dimensionsløse parameter K = eBλu/2πβmecc karakteriserer elektronbevægelsens karakter, hvor e er partikelens ladning, B er magnetfeltet, β = v/c , me er elektronens hvilemasse og c er lysets hastighed.
Sp: Hvordan kan en undulator sammenlignes med en bøjningsmagnet med hensyn til magnetisk flux?
Svar: Undulatorer kan give hundreder af gange mere magnetisk flux end en simpel bøjemagnet.
Spørgsmål: Hvordan påvirker interferens intensiteten, når man bruger en undulator?
Svar: Hvis K ≤ 1, er svingningsamplituden lille, og strålingen viser interferensmønstre, som fører til smalle energibånd. Hvis K ≥ 1, er svingningsamplituden større, og strålingsbidragene fra hver feltperiode summeres uafhængigt af hinanden, hvilket fører til et bredt energispektrum.
Spørgsmål: Hvordan kan polarisationen styres ved brug af en undulator?
Svar: Polarisationen kan styres ved at bruge permanente magneter til at inducere forskellige periodiske elektronbaner gennem undulatoren. Hvis svingningerne er begrænset til et plan, vil strålingen være lineært polariseret; hvis banebanen er spiralformet, vil strålingen være cirkulært polariseret, idet den er bestemt af spiralformet.
Sp: Hvordan stiger intensiteten med antallet af elektroner for frielektronlasere?
A: Når elektronerne følger Poisson-fordelingen, fører partiel interferens til en lineær stigning i intensiteten; for frielektronlasere stiger intensiteten eksponentielt med antallet af elektroner.
Spørgsmål: Hvilken måling bruger fysikere til at vurdere en undulators effektivitet?
A: Fysikere måler en undulators effektivitet i form af spektralstråling.
